高层建筑直连供暖系统及其阻断器一问世，就以其迷人的魅力赢得了用户的倾心。她是针对国内供暖水质现有状况，量体裁衣、精心设计，并经过千百次试验和改进，在充满迫切期待的千呼万唤中诞生的。她是我们自己研发并具有自主知识产权的，正宗的清纯国货！
双关断，防偷开，变流量。
系统巧妙地利用止回阀前端的压力差、大小活塞的面积差以及压力传递的时间差所形成的作用力为动力，即同优先代产品一样，完全利用水力自身特性来实现水流顺向的开与关并同时进行减压排气。它不仅克服了借助于减压阀进行减压、关断的缺陷，更不仅仅是简单地由2个罐合为1个罐，而是发生了质的变化——即由开式系统过渡到了
闭式系统，有效地解决了优先代高层建筑直连供暖系统不能用于除氧系统上的问题。本系统由加压泵、高压驱动水管、止回阀、高区散热器、阻断器等组成。主要用于闭式供暖系统、地面高差大的山区以及不便于设置断流器、阻旋器的场合。
高低区直连供暖机组阻断器技术不仅适用于高层建筑直连供暖系统，而且也同样适用于中央空调水系统、热水供应系统以及其它所有液体循环系统；同理，设有阻断器的高区供暖系统不仅适用于垂直单双管系统、水平单双管系统，而且也同样适用于分户热计量系统等所有室内供暖系统。
主要优点
适用于所有闭式供暖系统以及变流量系统，密闭可靠、不易堵塞、运行稳定；适用于山区高差大的系统并网改造。设计简单、安装位置灵活，占地少、改造动作小；用于新建，统筹规划可减少锅炉或热交换器及其所占据的建筑面积，降低外管网工程造价，节资、节能效益显著；微机变频调控，双重监视、监控，自保护、自启动及超压告警，实现全自动无人控制。
设备选择
一、加压泵选择
加压泵扬程
H=Hj-Hw+Hn+Ha ,m
H -水泵至系统顶部的几何高度，m
H -室内系统阻力损失，m
H -热网供水在泵位置的动水线高度，m
H -安全量，可取5m
加压泵流量
V=k0.86Q/ρ（t1-t2） m3/h
k-附加系数，可取1.1
Q-高区系统热负荷，W
t1-供水温度，℃
t2-回水温度，℃
ρ-供水的密度，kg/m3
根据以上扬程、流量即可确定水泵型号、功率等参数。
加压泵、除污器、阻断器、微机控制柜以及相关仪器、仪表、阀门等均在厂内装配完毕。阻断器选型时，可根据高区系统流量及高区相对高度按阻断器图谱确定。阻断器的左、右进出水管与高区系统总回水管口径相同，驱动管均为DN25钢管。
选型举例：
高区系统流量110m3/h，高区系统标高90m，低区系统标高30m，高区系统相对高度90m-30m=60m。根据流量110m3/h，高区系统相对高度60m，查（图四），确定阻断器为 ZD-50型。
设备布置
本技术的监视、监控、告警系统均由微机柜统一控制。由阻断器、加压泵组、微机控制柜构成的设备机组，可设在高层建筑的地下室，也可统一设在锅炉房、热交换站内。对于1万平方米的高层建筑，总共用电量一般在3-4kw左右，占地仅2-3平方米。
工程设计时，可参考《全国通用建筑产品优选集》（2002YK05总190）或工程所在地的省、市建筑标准设计图集。设计人员在施工图上绘出示意图、标注出加压泵及阻断器型号，给出设备机组预留位置及加压泵用电量即可。
公司设计室进行图纸校核、现场指导安装、负责运行调试，实行交钥匙工程。
注意事项
★工程设计中注意将阻断器设在就近便于引接驱动水管的地方。
★高区系统水利平衡计算时，可按现行规范进行，系统循环压力控制在10-40kpa。
★本技术仅适于正常而合乎规范的采暖系统。对于系统自身水力不平衡引起的水力失调、局部不热均不属于本技术负责范畴。

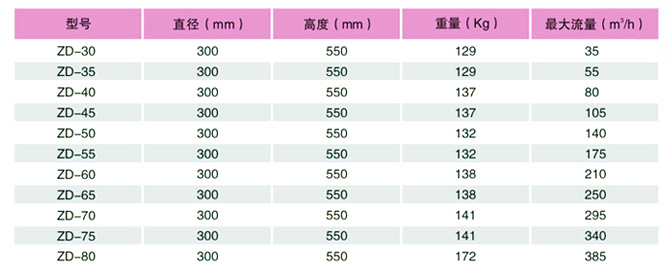

阻断器选择
